型號 | SF-825/IMS | 電源箱 | |
靜摩擦扭矩 Nm | 180 | 控制器 | |
額定電壓 DC-V | 24 | ||
功率 W（at75℃） | 25 | ||
重量 kg | 11 |

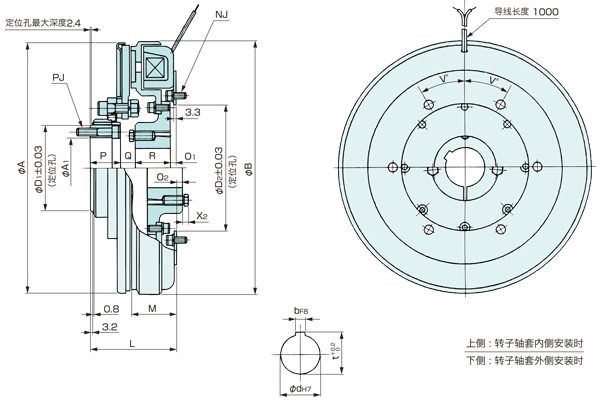

（注）轉子軸套的安裝根據中心線分為上下2種方式，不管哪種都能安裝。
單位：mm
徑向 | 軸向 | 安裝 | 軸孔 | |||||
A | 218 | L | 91.4 | NJ | 數 | 6 | d | 28 |
A1 | 41.7 | M | 48.4 | 節圓直徑 | 107.9 | b | 7 | |
B | 218 | O1 | 17.5 | 螺栓 | M8×16 | t | 31 | |
D1 | 58.72 | O2 | 7.1 | PJ | 數 | 5 | 控制器 | |
D2 | 88.95 | P | 34 | 節圓直徑 | 51.18 | |||
電源箱 | Q | 14.5 | 螺栓 | M6×45 | ||||
R | 25.4 | V | 30 | |||||
X2 | 6 | |||||||
