| 變頻式數碼控制器C10系列 ? 利用自動調諧功能，不需要調整板簧（C10-1VFEF,3VFEF,5VFEF） ? 設定值管理簡單的數碼設定、顯示 ? 可以進行符合應用工件及材料的定振幅控制（C10-1VFEF,3VFEF,5VFEF） ? 使用簡便的控制面板設計 ? 豐富的外部控制功能 ? CE 認證的產品 | |
從高頻小型零部件供料機到大型零部件供料機，可以控制全部生產線的劃時代的新型數碼控制器可以模擬的感覺進行操作，從而能夠迅速調整。該控制器通過不需要調整頻率的自動調諧功能、方便的數碼設定 、顯示等，可以充分地發揮驅動部分的能力。
特 長
? 利用自動調諧功能，不需要調整板簧（C10-1VFEF,3VFEF,5VFEF）
通過數碼化，實現了新的自動跟蹤自然振動頻率的功能。可以自動地跟蹤工件投入量得變化以及因機械性老化而產生的共振點變化，保持以高效合理的振動進行驅動。即不需要調整板簧，也不需要調整頻率，可以大幅度提高運轉率，實現節能。
? 設定值管理簡單的數碼設定、顯示
振幅、驅動頻率、輸出電壓刻痕為數碼設定、數碼顯示，設定值管理變得簡單了。
? 可以進行符合應用工件及材料的定振幅控制（C10-1VFEF,3VFEF,5VFEF）
可以數碼設定振幅，通過振幅檢測器以相應應用工件的固定振幅進行驅動。
? 使用簡便的控制面板設計
控制面板上布置了調整零部件供料器時所需的頻率、電壓、軟啟動、接通延遲、切斷延遲等各設定。并且通過采用旋轉編碼器，可以模擬操作的感覺變更數碼設定值。
? 豐富的外部控制功能
由外部控制的4種速度轉換。由外部調整電阻控制的2級控制。可以通過DC4-20mA信號調整外部容量。
? CE 認證的產品
要求安裝在控制箱內，并使用噪音過濾器及IP4X進行處理，從而使產品符合CE 認證要求。
外形尺寸圖 單位:mm

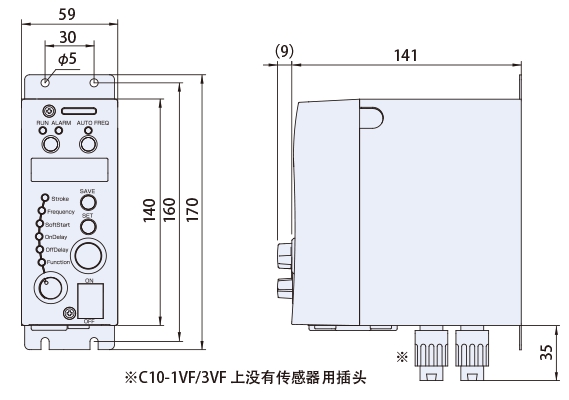

■C10-1VF/1VFEF/3VF/3VFEF

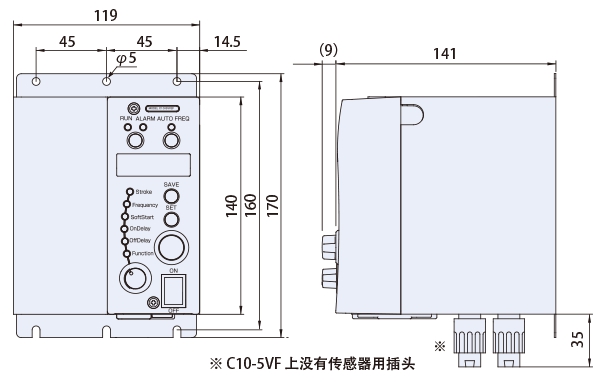

■C10-5VF/5VFEF

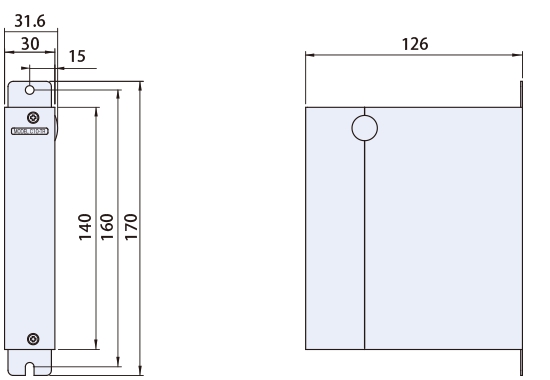

■C10-TR
通過在標準控制器上安裝電源變換組件C10-TR，在輸入電源為AC100V時，可以升壓變換成驅動AC200V系列零部件供料器所需的輸出電壓。C10-5VF(EF)數碼控制器不能使用此C10-TR。
規 格
型 號 | C10-5VF | C10-3VF | C10-1VF | C10-5VFEF | C10-3VFEF | C10-1VFEF | |
輸入電源 | AC100?120V±10%，AC200?230V±10%，50/60Hz | ||||||
輸出 | 控制方式 | PWM方式 | |||||
電壓 | 0?190V（輸入AC200V系列）， 0?95V（輸入AC100V系列） | ||||||
振動頻率 | 半波:45?90Hz, 全波:90?180Hz | ||||||
最大電流 | 5A | 3A | 1A | 5A | 3A | 1A | |
運轉方式 | 恒壓 | 手動設定頻率、輸出電壓 | |||||
恒幅 | ? | 通過設定頻率進行等幅控制 | |||||
自動調諧 | ? | 通過頻率自動調諧功能， | |||||
附加功能 | 速度轉換 | 可以通過外部信號，轉換振幅設定值（最多4個設定） | |||||
運轉/停止控制 | 可以通過外部信號控制運轉/停止 | ||||||
輸出信號 | 輸出與運轉同步的信號 | ||||||
軟啟動 | 啟動時間0.2?4.0秒 | ||||||
連通/切斷延遲 | ? | 延遲時間0.2?60秒 | |||||
傳感器電源 | ? | 3P電源插件上備有直流DC12V， | |||||
同步電源輸出 | 功能 | ? | 與零件供料機運轉同步的電源輸出 | ||||
控制方式 | ? | 接通/斷開控制 | |||||
輸出電壓 | ? | 與控制器輸入電源相同 | |||||
最大電流 | ? | 2A | |||||
耐噪音電壓 | 1000V以上 | ||||||
其他 | 使用溫度范圍 | 0?40℃ | |||||
使用濕度范圍 | 10?90% （不得有凝水） | ||||||
凈重 | 1.5kg | 0.9kg | 0.8kg | 1.6kg | 1.0kg | 0.9kg | |
外觀顏色 | U75-70D（日本涂料工業） | ||||||
敝公司應用產品 | ER-55B,65B,75B | ER-30B,38B,45B | ER-25B | ER-55B,65B,75B | ER-30B,38B,45B | ER-25B | |
