| LFG系列 橡膠墊防振型 滑槽的適用范圍廣泛，實現了較佳搬運。 ? 能裝配更長更寬的滑槽 ? 穩定振動輸送 ? 提高了可承受重量 ? 驅動部的尺寸與舊型基本相同 | |
隨著使用變頻控制器，不需要，不需要進行板彈簧調整和芯間隔調整。安裝和定位都變得簡單，飛躍性地實現了使用簡便化，而且通過調整后部平衡塊的位置，誰都可以簡單地調整搬運不均。并且橫向搖晃少，幾乎不發生與零件供料機之間的振動干涉。因此容易與零件供料機進行組合，實現了穩定的搬運。有3種系列，能滿足各種組合條件。可以相應工件的大小、形狀進行選擇。
特 長
? 能裝配更長更寬的滑槽
可振動輸送在裝配比舊型更長更寬的滑槽下
? 穩定振動輸送
使用獨自研發的橡膠防振彈簧解決了錯位問題，實現了穩定的振動輸送
? 提高了可承受重量
能裝配更長的滑槽的同時也提高了可承受重量
? 驅動部的尺寸與舊型基本相同
※滑槽的安裝尺寸與舊型不同
驅動部的大小幾乎與舊型尺寸相同下加大了能力

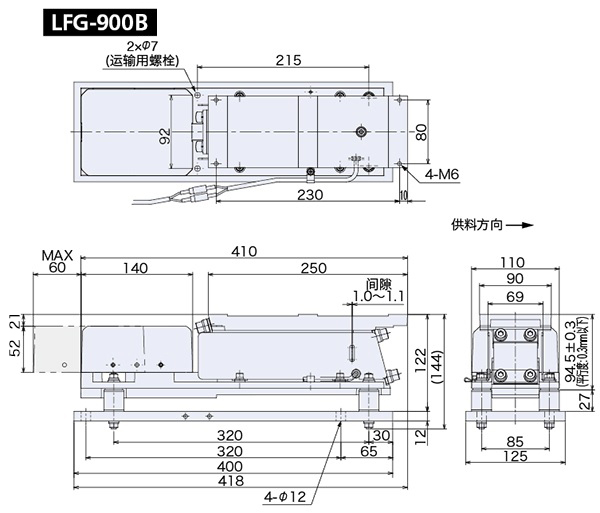

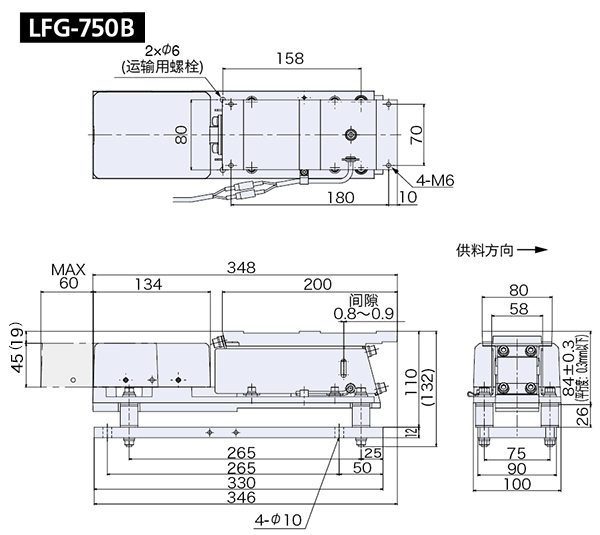

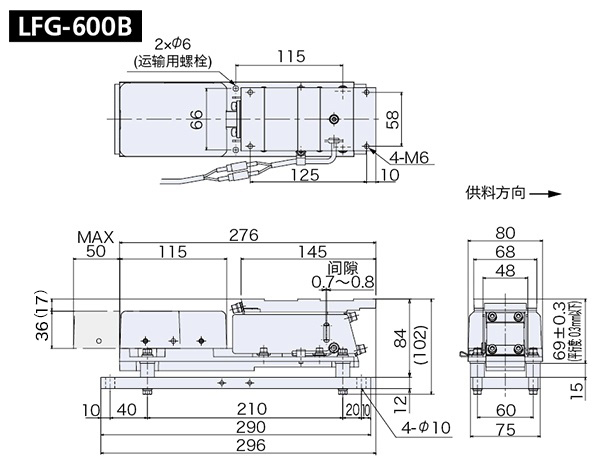

外形尺寸圖
規 格
型 號 | LFG-600B | LFG-750B | LFG-900B | |
額定電壓 (V) | 200 | |||
額定電流 (A) | 0.2 | 0.37 | 0.41 | |
振動頻率 (Hz) | 80?110 | 80?110 | 80?110 | |
驅動部分凈重 (kg) | 7.4 | 13.2 | 19.6 | |
板彈簧角度 (度) | 15 | |||
最大振幅(mm) | 0.65 | 0.75 | 0.9 | |
電源線橫截面積 (mm2) | 0.75×3芯 | |||
適用控制器 | AC 200V | C10-1VF / C10-1VFEF | ||
AC 100V | C10-1VF+C10-TR / C10-1VFEF+C10-TR | |||

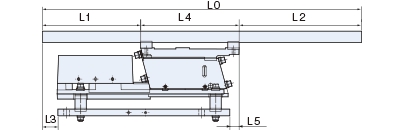

LFG系列滑槽式樣及基準價值 單位:mm
型 號 | 最大長度 | 最大寬度 | 最小厚度 | 重量范圍 | 基準位置（滑槽全長最大時） | |||||
L0 | L1 | L2 | L3 | L4 | L5 | |||||
LFG-600B | 600 | 50 | 10 | 1.4?3.6 | 600 | 180 | 275 | 29 | 145 | 6 |
LFG-750B | 750 | 65 | 14 | 2.2?5.4 | 750 | 220 | 330 | 74 | 200 | 16 |
LFG-900B | 900 | 75 | 18 | 4.0?9.8 | 900 | 260 | 390 | 92 | 250 | 18 |
