| LFBR系列 板彈簧防振型 對地面低反作用力的直線供料機 板彈簧防振型降低了對地面的反作用力。 通過梳理驅動單元機制細節，使其反作用力低、準確性高以及使零件搬運更加順暢。 |
特 長
? 對地面低反作用力減少設計
通過梳理驅動單元機制，對地面低反作用力與現有的板彈簧防振型相比大幅降低。
? 不需進行板彈簧和芯間隙調整
應用裝備的C10系列變頻數碼控制器，不需要進行板彈簧調整以及芯間隙調整。
? 沒有振動干涉
因為中頻振動范圍（全波和現有波之間），在與其他零件供料機組合中，不會出現振動干涉。
? 均等的滑槽振動角度
整體滑槽振動角度變得均等，零件搬運有了飛躍性的提高，變得更加順暢。
? 低功耗
驅動接近共振范圍從而使得在低電流中得到足夠的能量。
規 格
型 號 | LFBR-350B | LFBR-450B | LFBR-600B | |
額定電壓 (V) | 200 | |||
額定電流 (A) | 0.12 | 0.14 | 0.28 | |
振動頻率 (Hz) | 95?120 | 75?110 | 75?90 | |
驅動單元凈重 (kg) | 3.5 | 5.5 | 10.5 | |
板彈簧角度 (度) | 12 | 15 | 15 | |
最大振幅(mm) | 0.60 | 0.65 | 0.75 | |
電源線橫截面積 (mm2) | 0.75×3 芯 | |||
適用控制器 | AC200V | C10-1VF/C10-1VFEF | ||
AC100V | C10-1VF＋C10-TR/C10-1VFEF＋C10-TR | |||

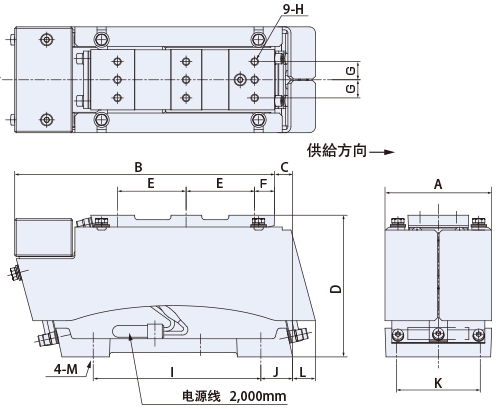

外形尺寸圖
尺寸表 單位：mm
型 號 | A | B | C | D | E | F | G | H | I | J | K | L | M |
LFBR-350B | 70 | 170.5 | 12 | 93.5 | 45 | 13 | 12 | M5 | 110 | 21 | 55 | 15 | M8 |
LFBR-450B | 80 | 205 | 20 | 107.5 | 55 | 13 | 14 | M6 | 130 | 38 | 60 | 12 | M8 |
LFBR-600B | 95 | 274.5 | 25.5 | 133 | 75 | 16.5 | 19 | M6 | 190 | 46 | 75 | 14 | M10 |

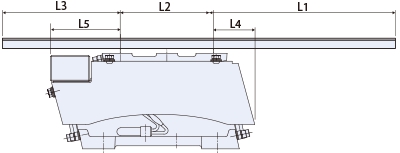

LFBR系滑槽結構圖
滑槽規格及懸臂 單位:mm
型 號 | 最大長度 | 最大寬度 | 最小厚度 | 重量范圍 | 基準位置（滑槽全長最大時） | ||||
L1 | L2 | L3 | L4 | L5 | |||||
LFBR-350B | 350 | 40 | 9 | 0.4?1.2 | 110?150 | 90 | 30?110 | 39 | 67.5 |
LFBR-450B | 450 | 45 | 12 | 1.2?2.3 | 150?190 | 110 | 70?150 | 46 | 82 |
LFBR-600B | 600 | 55 | 14 | 2.3?4.0 | 200?250 | 150 | 90?200 | 55 | 108 |
