| DM系列 低噪音、順暢地搬運供給。 |
DM系列
低噪音、順暢地搬運供給。
? 由于可以在最小限度內設定垂直振幅，所以工件的跳動變得極小。因此即使是薄型的工件也可順暢地搬運。
? 工件與軌道之間的沖擊小，像在軌道面上滑動一樣地搬運，所以非常安靜。
驅動部分規格
型 號 | DM-30C | DM-38C | DM-45C | DM-65C | |
驅動部分外徑(mm) | φ310 | φ390 | φ460 | φ670 | |
驅動部分高度(mm) | 290 | 295 | 365 | 572.5 | |
驅動部分凈重(kg) | 55 | 80 | 140 | 320 | |
額定電壓(V) | 200 | ||||
額定電流(A) | 水平 | 2.0 | 2.0 | 4.0 | 4.0 |
垂直 | 0.8 | 0.8 | 2.0 | 2.0 | |
振動頻率(Hz) | 70?110 | 30?40 | |||
未加工Bowl直徑（圓筒） (mm) | φ300 | φ375 | φ450 | φ650 | |
最大Bowl直徑（圓筒） (mm) | φ500 | φ600 | φ700 | φ1000 | |
最大振幅(mm)（未加工圓筒Bowl外圍） | 水平 | 1.8 | 2.0 | 4.0 | |
垂直 | 0.3 | 1.0 | |||
最大裝載凈重（工件+Bowl的凈重） (kg) | 9.2 | 17.0 | 27.5 | 70.0 | |
電源線橫截面積(mm2) | 0.75×5芯 | ||||
適用控制器 | C10-4DM | ||||
外形尺寸圖
DM30C～45C
尺寸表 單位：mm
型 號 | H | φA | B | M | φD | φd | t | φF |
DM-30C | 285～290～295 | 310 | 290 | M12 | 270 | 10 | 8 | 252 |
DM-38C | 290～295～300 | 390 | 370 | M16 | 320 | 10 | 8 | 324 |
DM-45C | 360～365～370 | 460 | 440 | M16 | 365 | 12 | 10 | 390 |

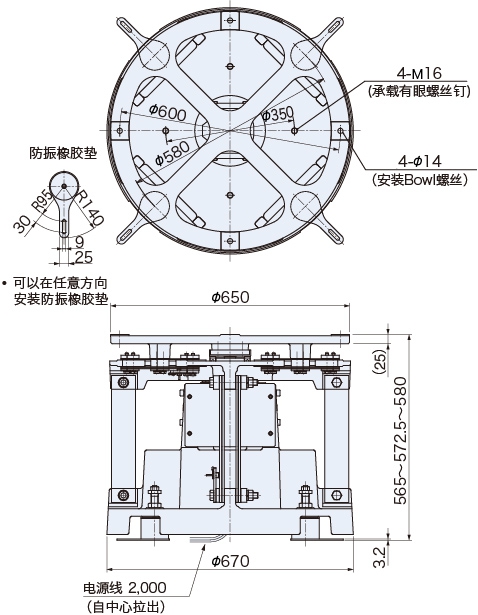

外形尺寸圖
DM-65C
