型號 | RP-250 |
齒速比 | 1/1 |
| 靜摩擦扭矩 Nm | 7 |
額定電壓 DC-V | 24 |
功率 W（at75℃） | 7 |
重量 kg | 5 |
（注）1.內置離合器為RP專用式樣。
2.允許最高轉速請參考電磁離合器/制動器的綜合樣本P.48頁。

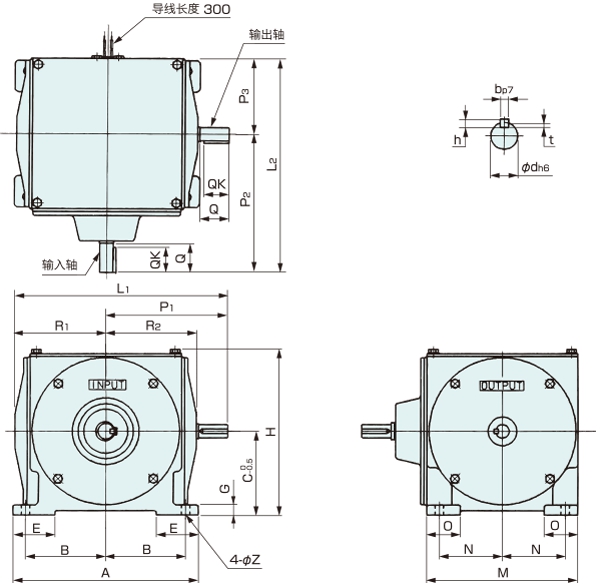

單位：mm
徑向 | 軸向 | 軸端 | 電源箱 | |||
A | 140 | L1 | 188 | Q | 23 | |
B | 55 | L2 | 180 | QK | 16 | 無接點控制器 |
C | 71 | M | 120 | d | 11 | |
E | 35 | N | 47.5 | b | 4 | |
G | 8 | P1 | 108 | h | 4 | |
H | 137.8 | P2 | 120 | t | 2.5 | |
P3 | 60 | |||||
R1 | 80 | |||||
R2 | 80 | |||||
Z | 7 | |||||
