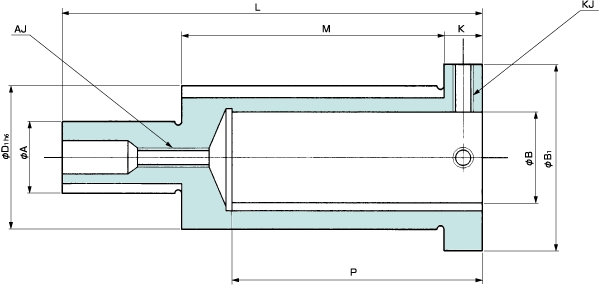

（注）備有與馬達軸上直接安裝的連接器。發行訂單時請參考下表的型號告知。
單位：mm
用于AR-250、400型
臂式制動器 | AR-250 | AR-400 | |||||
型號 | 2A-11J | 2A-14J | 4A-19J | 4A-24J | |||
軸孔?徑向 | A | 軸徑 | 12 | 12 | 18 | 18 | |
鍵槽 | 3×2 | 3×2 | 5×3 | 5×3 | |||
B | 孔徑 | 11 | 14 | 19 | 24 | ||
鍵槽 | 4×1.8 | 5×2.3 | 6×2.8 | 8×3.3 | |||
D1 | 軸徑 | 19 | 24 | 30 | 40 | ||
鍵槽 | 5×3 | 7×4 | 7×4 | 10×4.5 | |||
B1 | 24 | 30 | 38 | 48 | |||
軸向 | L | 66 | 72 | 82 | 92 | ||
M | 24 | 30 | 40 | 50 | |||
K | 8 | 8 | 12 | 12 | |||
P | 22 | 28 | 40 | 50 | |||
安裝 | AJ | M4 | M4 | M6 | M6 | ||
KJ | M4 | M4 | M6 | M6 | |||
