型號 | EP-250 | |
離合器 | 制動器 | |
靜摩擦扭矩 Nm | 7 | 7 |
額定電壓 DC-V | 24 | 24 |
功率 W（at75℃） | 7 | 9.7 |
重量 kg | 3.0 | 3.0 |

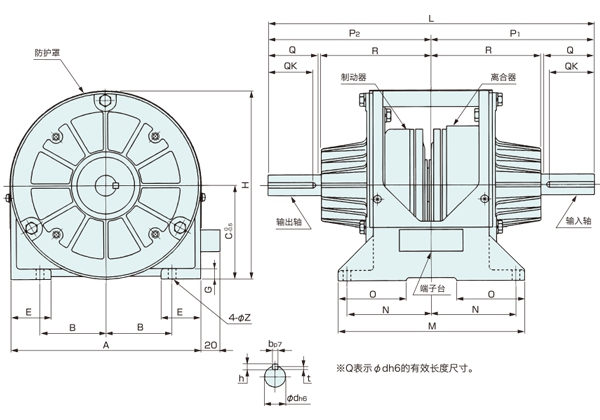

（注）1.下圖表示為EP-400型。根據(jù)機種稍有不同。
2.內(nèi)置離合器制動器為EP專用式樣。
單位:mm
徑向 | 軸向 | 軸端 | 電源箱 | |||
A | 116 | L | 225 | Q | 31 | |
B | 44 | M | 155 | QK | 25 | 無接點控制器 |
C | 58 | N | 67.5 | d | 13 | |
E | 29 | O | 57 | b | 4 | |
G | 9 | P1 | 112.5 | h | 4 | |
H | 117 | P2 | 112.5 | t | 2.5 | |
R | 80 | |||||
Z | 7 | |||||
