型號 | SF-825/IMP |
靜摩擦扭矩 Nm | 180 |
額定電壓 DC-V | 24 |
功率 W（at75℃） | 25 |
重量 kg | 9.0 |

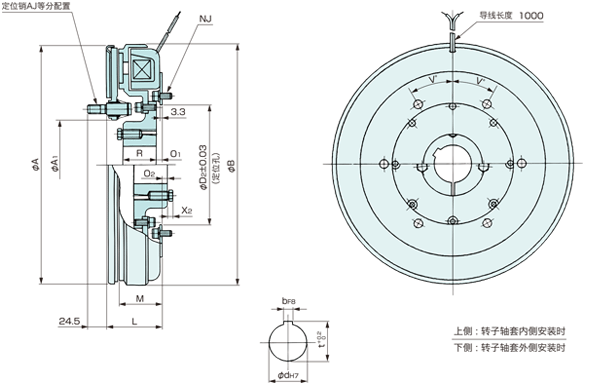

（注）轉子軸套的安裝根據中心線分為上下2種方式，不管哪種都能安裝。
單位：mm
徑向 | 軸向 | 安裝 | 電源箱 | |||||
A | 218 | L | 63.5 | AJ | 數 | 3 | ||
A1 | 65 | M | 48.4 | 節圓直徑 | 90.5 | 無接點控制器 | ||
B | 218 | O1 | 17.5 | 螺栓 | M12 | |||
D2 | 88.95 | O2 | 7.1 | NJ | 數 | 6 | ||
軸孔 | R | 25.4 | 節圓直徑 | 107.9 | ||||
d | 28 | X2 | 6 | 螺栓 | M8×16 | |||
b | 7 | V | 30 | |||||
t | 31 | |||||||
