型號 | NC-0.6H |
額定扭矩 Nm | 6 |
額定電壓 DC-V | 24 |
功率 W（at75℃） | 8 |
重量 kg | 0.72 |
（注）1.內置在通軸軸套上的滾珠軸承外側，請用“擋圈”固定。
2.內置在通軸軸套上的滾珠軸承兩側請使用非接觸密封圈。
3.未配置轉換連接板。

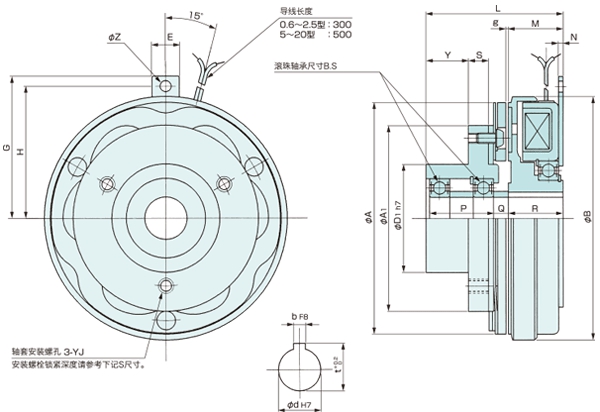

單位：mm
徑向 | 軸向 | 安裝 | 電源箱 | ||||
A | 70 | L | 48 | YJ | 節圓直徑 | 46 | |
A1 | 58 | M | 23 | 螺孔 | M3 | 無接點控制器 | |
B | 74 | N | 1.6 | Z | 4.5 | ||
D1 | 38 | P | 20.5 | 軸孔 | |||
E | 14 | Q | 3 | d | 12 | ||
G | 50 | R | 23 | b | 4 | ||
H | 45 | S | 7.9 | t | 13.5 | ||
Y | 13 | B.S | 6001 | ||||
g | 0.3 +0.1 0 | ||||||
