型號 | TR-1120 |
額定扭矩 Nm | 11200 |
額定電壓 DC-V | 24 |
功率 W（at75℃） | 93 |
重量 kg | 60 |

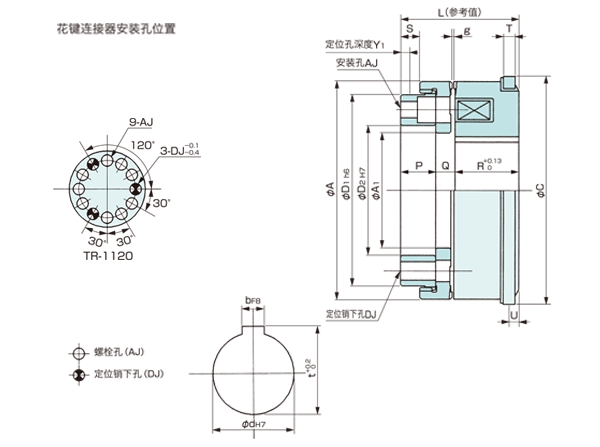

單位：mm
徑向 | 軸向 | 安裝 | ||||
A | 282.6 | L | 165.6 | AJ | 節圓直徑 | 214 |
A1 | 148 | P | 45 | 螺栓孔 | φ18孔、 φ26 | |
C | 304.8 | Q | 25.9 | 锪孔深度 19 | ||
D1 | 250 | R | 94.7 | DJ | 節圓直徑 | 214 |
D2 | 172 | S | 20.4 | 定位銷下孔 | 16 | |
電源箱 | T | 9.5 | 軸孔 | |||
U | 17.5 | d | 127 | |||
Y1 | 10 | b | 35 | |||
g | 0.9 +0.3 0 | t | 138 | |||
