型號 | TR-80 |
額定扭矩 Nm | 800 |
額定電壓 DC-V | 24 |
功率 W（at75℃） | 47 |
重量 kg | 12 |

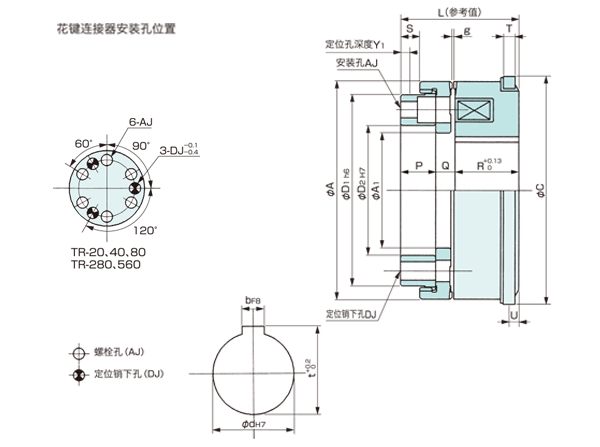

單位：mm
徑向 | 軸向 | 安裝 | ||||
A | 162.6 | L | 90.9 | AJ | 節圓直徑 | 124.46 |
A1 | 85.9 | P | 28.4 | 螺栓孔 | φ11孔、 φ17.5 | |
C | 168.3 | Q | 14.01 | 锪孔深度13 | ||
D1 | 144 | R | 48.49 | DJ | 節圓直徑 | 124.46 |
D2 | 104 | S | 16.8 | 定位銷下孔 | 13 | |
電源箱 | T | 8 | 軸孔 | |||
U | 5.6 | d | 72 | |||
Y1 | 8 | b | 20 | |||
g | 0.5 +0.3 0 | t | 78 | |||
| 返回列表 |
