型號 | TR-15 |
額定扭矩 Nm | 150 |
額定電壓 DC-V | 24 |
功率 W（at75℃） | 34 |
重量 kg | 2.5 |

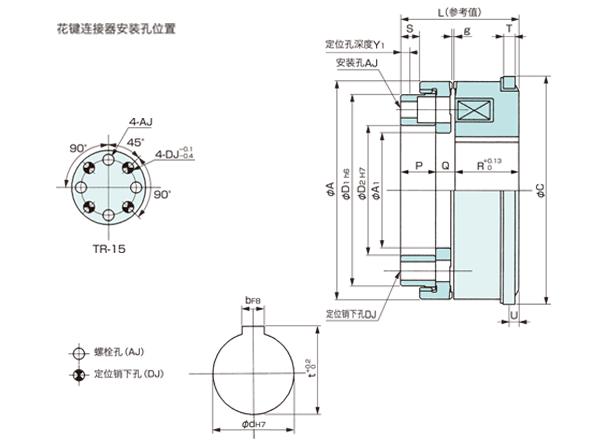

單位：mm
徑向 | 軸向 | 安裝 | ||||
A | 98.6 | L | 54.6 | AJ | 節圓直徑 | 72.9 |
A1 | 52.3 | P | 15.7 | 螺栓孔 | φ6.5孔、 φ11 | |
C | 104.8 | Q | 9.56 | 锪孔深度7.5 | ||
D1 | 86 | R | 29.34 | DJ | 節圓直徑 | 72.9 |
D2 | 58 | S | 9.4 | 定位銷下孔 | 8 | |
電源箱 | T | 6.3 | 軸孔 | |||
U | 5.1 | d | 42 | |||
Y1 | 4 | b | 12 | |||
g | 0.4 +0.3 0 | t | 45.5 | |||
