型號 | TO-80 |
額定扭矩 Nm | 800 |
額定電壓 DC-V | 24 |
功率 W（at75℃） | 79 |
重量 kg | 12 |

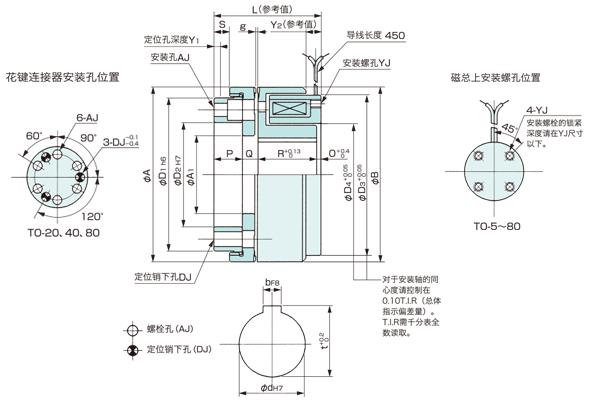

單位：mm
徑向 | 軸向 | 安裝 | ||||
A | 162.6 | L | 104.1 | AJ | 節圓直徑 | 124.46 |
A1 | 79.3 | O | 3.8 | 螺栓孔 | φ11孔、φ17.5 | |
B | 162.6 | P | 28.4 | 锪孔深度 13 | ||
D1 | 144 | Q | 14.19 | DJ | 節圓直徑 | 124.46 |
D2 | 104 | R | 57.71 | 定位銷下孔 | 13 | |
D3 | 152.35 | S | 16.8 | YJ | 節圓直徑 | 133.36 |
D4 | 99.01 | Y1 | 8 | 螺孔 | M8×9 | |
電源箱 | Y2 | 10.4 | ||||
g | 0.5 +0.3 0 | |||||
