型號 | TO-5 |
額定扭矩 Nm | 50 |
額定電壓 DC-V | 24 |
功率 W（at75℃） | 20 |
重量 kg | 1.0 |

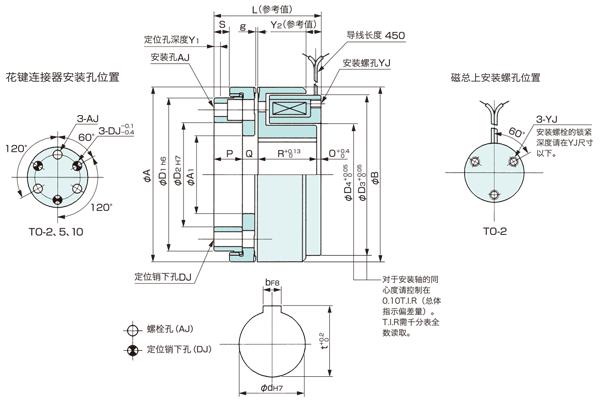

單位：mm
徑向 | 軸向 | 安裝 | ||||
A | 76.2 | L | 49.3 | AJ | 節圓直徑 | 53.74 |
A1 | 38.1 | O | 2.5 | 螺栓孔 | φ5.5孔、φ9 | |
B | 76.2 | P | 11.2 | 锪孔深度 6.5 | ||
D1 | 64 | Q | 7.99 | DJ | 節圓直徑 | 53.74 |
D2 | 42 | R | 27.61 | 定位銷下孔 | 6 | |
D3 | 71.37 | S | 5.3 | YJ | 節圓直徑 | 63.5 |
D4 | 42.82 | Y1 | 3 | 螺孔 | M4×5 | |
電源箱 | Y2 | 6.1 | ||||
g | 0.3 +0.2 0 | |||||
